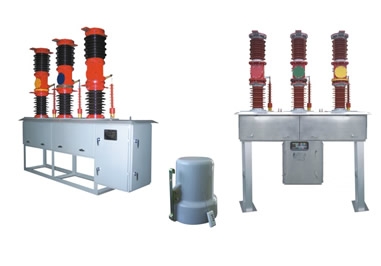

ZW7C-40.5型戶外交流高壓真空斷路器
產品概述:
一、產品概述：
ZW7C-40.5智能斷路器系列自動分段器一種與電源測前級開關配合，在線路失壓或無電源的情況的下自動分閘，能夠記憶故障線路，故障電流出出的次數，并完成整定的次數后在無電壓或無電源的情況自動分閘的開關設備，它能夠按照預定的開斷順序在交流線路中自動進行開斷和和閘操作，并在其后自動復位或閉鎖的高壓開關設備。
它具有過載及短路保護功能、速斷保護功能、定時限延時保護功能、自動重合閘功能，還可根據用戶需要配裝避雷器或隔離開關(即斷路器與隔離開關組合）該智能型斷路器自備電源，可就近遙控操作，備有CT、PT接口，可滿足遙測要求。ZW7C-40.5系列戶外交流高壓真空斷路器，是保定陽光電力設備有限公司司引進國內，外先進技術，根據我國電網實際情況所開發生產的、新型高品質的斷路器。該產品具有設計合理、成套性強、外形新穎、安全可靠、維護簡便、電壽命長等優點，是35KV戶外多油斷路器更新?lián)Q代的理想設備，達到了九十年代的國際水平。
ZW7C-40.5型戶外交流高壓真空斷路器符合下列標準：國家標準 GB1984-1989 國家標準 IEC56
它具有過載及短路保護功能、速斷保護功能、定時限延時保護功能、自動重合閘功能，還可根據用戶需要配裝避雷器或隔離開關(即斷路器與隔離開關組合）該智能型斷路器自備電源，可就近遙控操作，備有CT、PT接口，可滿足遙測要求。ZW7C-40.5系列戶外交流高壓真空斷路器，是保定陽光電力設備有限公司司引進國內，外先進技術，根據我國電網實際情況所開發生產的、新型高品質的斷路器。該產品具有設計合理、成套性強、外形新穎、安全可靠、維護簡便、電壽命長等優點，是35KV戶外多油斷路器更新?lián)Q代的理想設備，達到了九十年代的國際水平。
ZW7C-40.5型戶外交流高壓真空斷路器符合下列標準：國家標準 GB1984-1989 國家標準 IEC56
一、用途
ZW7C-40.5型戶外交流高壓真空斷路是電力線路的控制保護設備，用于交流50Hz的三相電力系統中，作為分全負荷電流、過載電流及短路電流之用。
二、使用環境
1、周圍空氣溫度＋40℃～-30℃(嚴寒地區-40℃)；
2、海拔不超過1000、2500mm；
3、風壓不超過700Pa(相當于風速34m/s)；
4、空氣污穢程度IV級；
5、無火災、爆炸危險、化學腐蝕及劇烈振動的場所。
ZW7C-40.5型戶外交流高壓真空斷路是電力線路的控制保護設備，用于交流50Hz的三相電力系統中，作為分全負荷電流、過載電流及短路電流之用。
二、使用環境
1、周圍空氣溫度＋40℃～-30℃(嚴寒地區-40℃)；
2、海拔不超過1000、2500mm；
3、風壓不超過700Pa(相當于風速34m/s)；
4、空氣污穢程度IV級；
5、無火災、爆炸危險、化學腐蝕及劇烈振動的場所。
三、主要技術參數
|
項目
|
單位
|
參數
|
|||
|
額定電壓
|
KV
|
40.5
|
|||
|
額定電流
|
A
|
1600
|
2000
|
||
|
額定短路開斷電流
|
KA
|
25
|
31.5
|
||
|
額定短路關合電流（峰值）
|
63
|
80
|
|||
|
額定適時耐受（熱穩定）電流
|
25
|
31.5
|
|||
|
額定峰值耐受（動穩定）
|
63
|
80
|
|||
|
額定短路持續時間
|
S
|
4
|
|||
|
額定絕緣水平
|
1min工頻耐受電壓
|
濕式
|
KV
|
95
|
|
|
干式
|
80
|
||||
|
雷電沖擊耐受電壓（峰值）
|
185
|
||||
|
額定操作順序
|
|
分-0.3s-合分-180s-合分
|
|||
|
額定短路開斷電流開斷次數
|
次
|
20
|
|||
|
全開斷時間（配彈簧操動機構）
|
ms
|
≤80
|
|||
|
機構壽命
|
次
|
10000
|
|||
|
額定操作電壓
|
V
|
≌220
|
|||
|
觸頭開距
|
mm
|
20+3.0-2.0
|
|||
|
觸頭超程
|
mm
|
5±1
|
|||
|
彈跳時間
|
ms
|
≤5
|
|||
|
每相回路直流電阻
|
μΩ
|
≤120
|
|||
|
斷路器外形尺寸（長×高×寬）
|
mm
|
2335×2275×500
|
|||
|
斷路器帶機構總質量
|
kg
|
1100
|
|||
四、機電特性參數
每相回路電阻不包括電流互感器，即如圖一所示，測量1、16之間的回路電阻
五、結構與特點
ZW7C-40.5系列戶外交流高壓真空斷路器是參照國內、外先進技術新近聯合開發研制的，產品具有結構設計新穎，方案組合合理、操作靈活方便、機構壽命長等特點，選用新型絕緣材料組成的絕緣結構，密封性好、抗老化、耐高壓、不燃燒、無爆炸危險。本產品維護檢修量少，可靠性高，配有高精度、高性能的電流互感器，成套性強，可減少與占地面積和投資。總體結構為瓷瓶支柱式，上瓷瓶為滅弧室瓷瓶，內裝真空滅弧室，下瓷瓶為支柱瓷瓶。三相聯動部分和電流互感器以及操動機構均裝在一個防水型機構箱內，滅弧室動端通過拐臂、絕緣拉桿與機構的輸出軸相聯。
ZW7C-40.5系列戶外交流高壓真空斷路器主要由真空滅弧室、電流互感器、傳動機構及操動機構組成。
滅弧室裝配
真空滅弧室是產品的主要部件，為更好地適應戶外產品的需要，本產品的滅弧室是根據戶外運行和其結構特點重新設計的。
真空滅弧室裝在上瓷瓶內，在滅弧室與瓷瓶之間采用新型的絕緣材料填充，以克服凝露現象，從而避免了充氣及充油帶來的一系列問題。在中間鋁支架上開一圓孔，可以對滅弧室開距、超行程等進行測量調整。
操動機構
ZW7C-40.5系列戶外交流高壓真空斷路器可配電磁操動機構或配彈簧操動機構。操動機構及聯桿裝在機構箱內，機構箱為防水型。
傳動機構
傳動機構包括絕緣拉桿、拐臂及導桿，調整絕緣拉桿和導桿的長度，可以調整開關的開距和接觸行程。
ZW7C-40.5系列戶外交流高壓真空斷路器是參照國內、外先進技術新近聯合開發研制的，產品具有結構設計新穎，方案組合合理、操作靈活方便、機構壽命長等特點，選用新型絕緣材料組成的絕緣結構，密封性好、抗老化、耐高壓、不燃燒、無爆炸危險。本產品維護檢修量少，可靠性高，配有高精度、高性能的電流互感器，成套性強，可減少與占地面積和投資。總體結構為瓷瓶支柱式，上瓷瓶為滅弧室瓷瓶，內裝真空滅弧室，下瓷瓶為支柱瓷瓶。三相聯動部分和電流互感器以及操動機構均裝在一個防水型機構箱內，滅弧室動端通過拐臂、絕緣拉桿與機構的輸出軸相聯。
ZW7C-40.5系列戶外交流高壓真空斷路器主要由真空滅弧室、電流互感器、傳動機構及操動機構組成。
滅弧室裝配
真空滅弧室是產品的主要部件，為更好地適應戶外產品的需要，本產品的滅弧室是根據戶外運行和其結構特點重新設計的。
真空滅弧室裝在上瓷瓶內，在滅弧室與瓷瓶之間采用新型的絕緣材料填充，以克服凝露現象，從而避免了充氣及充油帶來的一系列問題。在中間鋁支架上開一圓孔，可以對滅弧室開距、超行程等進行測量調整。
操動機構
ZW7C-40.5系列戶外交流高壓真空斷路器可配電磁操動機構或配彈簧操動機構。操動機構及聯桿裝在機構箱內，機構箱為防水型。
傳動機構
傳動機構包括絕緣拉桿、拐臂及導桿，調整絕緣拉桿和導桿的長度，可以調整開關的開距和接觸行程。
